· AMX

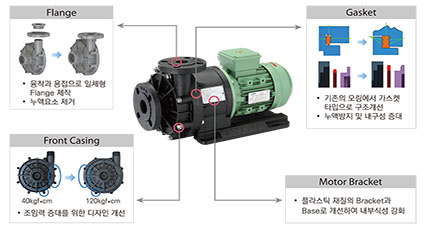

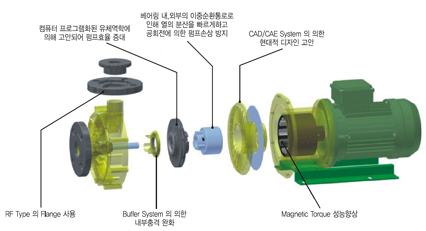

블릿이미지작동원리
1. 베어링 내.외부의 이중 냉각 방식을 통하여 온도 상승을 방지, 공회전 시간 연장.
2. Cavitation으로 인한 내부의 충격을 완화하여 펌프 손상을 최소화 시킨 Buffer System.
3. ASSOMA 고유의 FLANGE 구조를 도입, 상대 FLANGE 와의 연결의 용이하게 하여 누액 방지 효과
4. PP Base 사용으로 누액으로 인한 부식 방지
제품이미지
제품이미지

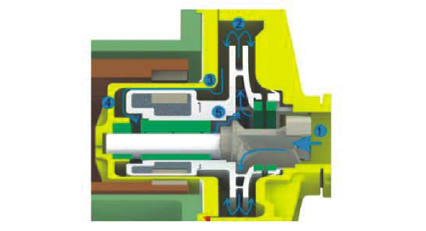

TRADITIONAL CIRCULATION PATH
제품이미지
일반 MAGNETIC PUMP는 하나의 내부 순환통로로 인해 펌프
내부의 열을 효과적으로 냉각시키기가 어렵게 되어있다.

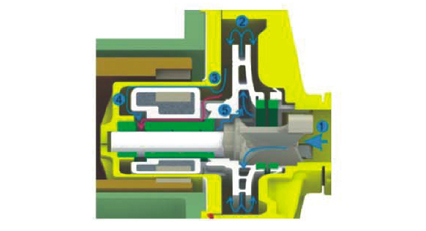

ASSOMA PATENTED CIRCULATION PATH FOR COOLING
제품이미지
ASSOMA AMX SERIES는 베어링이 삼각형 구조로 되어있어 기존 원형
베어링보더 훨씬 내구성이 강하며 내,외부의 이중 순환통로로 펌프
내부의 열을 쉽게 냉각시켜준다.

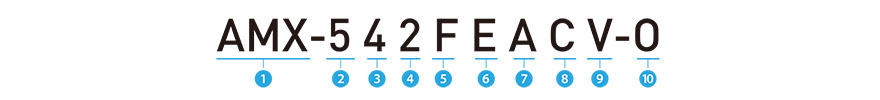

블릿이미지모델표기형식
①Series②Inlet③Outlet④Power⑤Connection⑥Casing⑦Shaft
AMX
2 : 25A(1”)
4 : 40A(1 ½”)
5 : 50A(2”)
6 : 65A(2 ½”)
8 : 80A(3”)
2 : 25A(1”)
4 : 40A(1 ½”)
5 : 50A(2”)
6 : 65A(2 ½”)
0 : 1/2HP(0.4KW)
1 : 1HP(0.75KW)
2 : 2HP(1.5KW)
3 : 3HP(2.2KW)
5 : 5HP(3.75KW)
G : 7.5HP(5.5KW)
J : 10HP(7.5KW)
F : FLANGE
U : UNION
E : ETFE+CF
G : PP+GF
P : PP+LESS GF
A : 995 Ceramic
S : SSiC
⑧Bearing⑨O-ring⑩Motor Type
A : 995 Ceramic
C : Carbon
R : PTFE+CF
S : SSiC
E : EPDM
V : FKM
P : PTFE+FKM
0 : IP54
1 : IP55
2 : Explosion Proof eG3
3: Explosion Proof d2G4
S : Special Motor
블릿이미지SPECIFICATIONS
ModelInlet*Outlet
(A)
Power
(KW)
50Hz60Hz
Capacity(L/min)Head(m)Capacity(L/min)Head(m)
AMX22025 * 250.48010.68011.5
44040 * 400.41001010010
22125 * 250.7510017.810019
44140 * 400.751501515015
22225 * 251.580268030
54250 * 401.52002120020
55250 * 501.52002120020
542H50 * 401.510025.810027
552H50 * 501.510025.810027
22325 * 252.21003010037
54350 * 402.225024
250
26
55350 * 502.22502425026
543H50 * 402.21503115034.5
553H50 * 502.21503115034.5
65365 * 502.240015.740015.7
54550 * 403.752503125037
55550 * 503.752503125037
65565 * 503.75
500
23
50023
86G80 * 655.58002280020
86J80 * 657.5
800
2980030

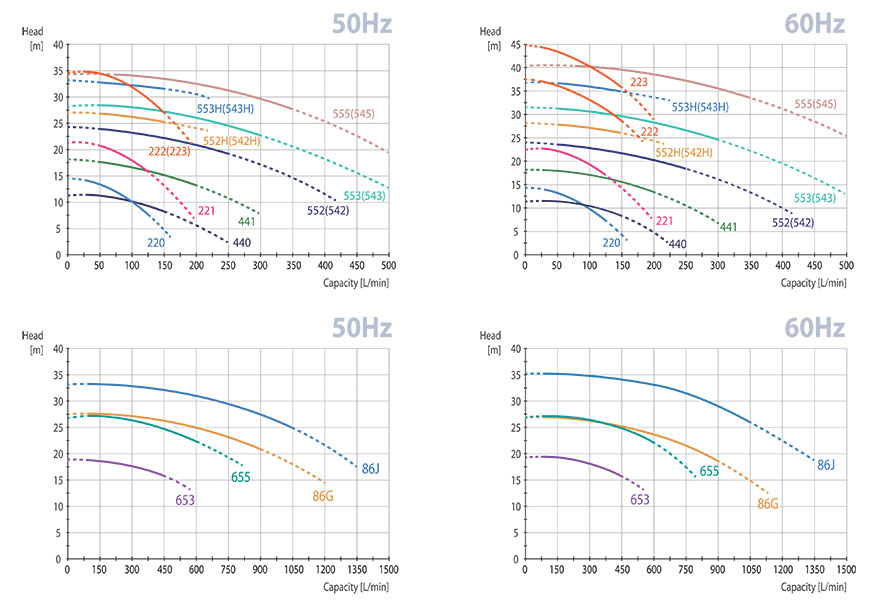

블릿이미지PERFORMANCE CURVES
PERFORMANCE CURVES-60HZ

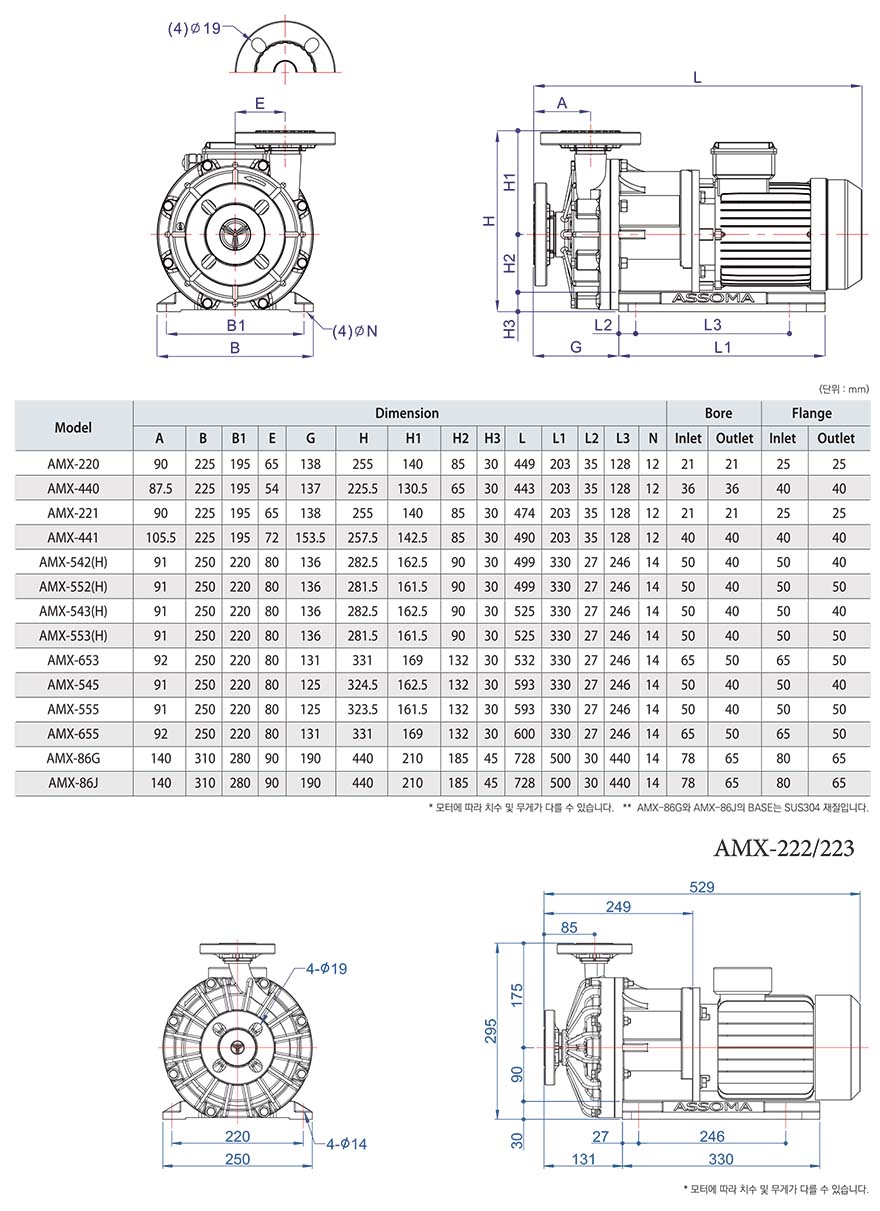

블릿이미지DIMENSIONS
